2、螺旋輸送系統是散裝飼料運輸車的核心部件，包含水平螺旋機、垂直螺旋機和卸料螺旋機。
垂直螺旋機布置在箱體后端，二活動螺旋機安放在箱體頂部，三條螺旋機首尾銜接在一起，工作
時分別由電機驅動，卸料螺旋機可以繞垂直螺旋機軸線作±180°回轉，以保證在不同的方位卸
料，卸料螺旋機仰角可以在垂直平面內0°~60°之間隨意改變（見圖二飼料車工藝位置圖）。
三個螺旋機的管徑分別為φ219、φ273、φ273， 輸送量從小到大一次排列為水平螺旋機、垂
直螺旋機和卸料螺旋機，這樣才能保證卸料順暢。螺旋機前后端均設有密封裝置，由電機驅動，
通過控制按鈕進行卸料作業。

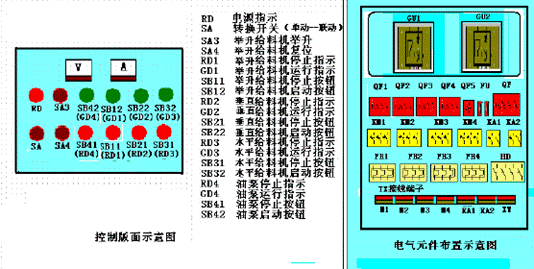

3、電動控制系統：電動控制系統是散裝飼料運輸車正常運行的重要部分，為保證螺旋輸送系統的順暢卸料，采用雙變頻器分別控制水平螺旋機和垂直螺旋機，根據不同物料選擇合適的轉速，保證螺旋輸送機高效、順暢的卸料?？刂葡到y(tǒng)包含液壓油泵、水平螺旋機、垂直螺旋機、卸料螺旋機啟動和停止按鈕，操作簡單。同時還設有轉換開關，對車載發電機取力和外接三相電源方式進行切換。（見圖三電控原理圖）

                                            圖三 電氣控制系統主電路圖

4、旋轉裝置：為使車上方卸料螺旋機卸料出口與儲料塔塔口對接，要求卸料螺旋機除了能夠升降外還需要一定范圍內的旋轉。設計在垂直螺旋機上的旋轉裝置采用渦輪蝸桿實現對垂直螺旋機在±180°范圍內旋轉。
