名稱

主要技術參數

整車型號

CLW5310TQZZ4型

底盤型號

ZZ1317N4667D1H

整備質量

33000

軸距

1800+4575+1400

輪胎型式

12.00R20

最高車速（空載狀態）（km/h）

80

爬坡能力（%）

30

發動機

型號

D10.38-40(國Ⅳ)

功率（kw/r/min）

276/2000

扭矩（n·m/r/min）

1560/1200-1500

油類/綜合燃料消耗量（L/100km）

柴油/38

最大托牽質量

43000

上裝型式

PFT50DZ3+PFT28TH+PFT50ZT3

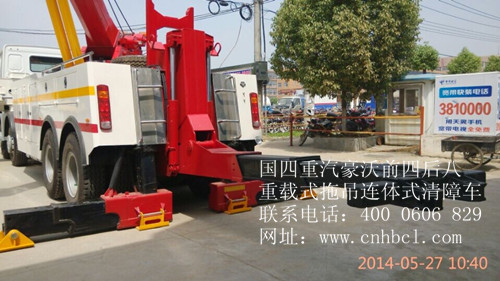

托舉系統

最大托舉質量

25000

全伸出最大托舉質量

8300

托臂最大有效長度

3650

托臂伸縮行程

1750

托舉帶載折疊角（度）

-7至16

折疊角度（度）

-7至92

全伸出托叉口離地最在距離

1835

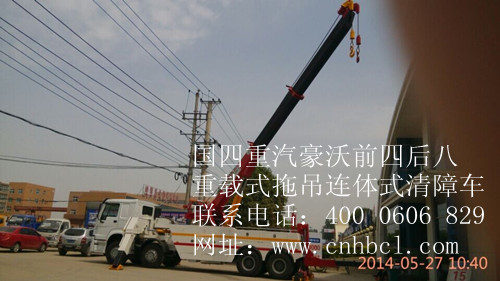

起重系統

最大起吊質量

30000

全收回舉升角30度，時吊舉能力

18000

全伸出舉升角30度，時吊舉能力

7800

吊臂基本長度

5880

油缸伸縮行程

6000

最大起吊高度

12300

最大作業半徑

10710

吊臂節數

3

吊臂變幅角（度）

0-60

旋轉角度（度）

360連續回轉

絞盤

數量（只）

2

每只額定牽引力

150

鋼絲繩規格

20-6*25Fi+IWR1870

鋼絲繩直徑

直徑20

鋼絲繩長度

50

鋼絲繩最小線速度（m/min）

5

支腿

前支腿型式

下置式H型前支腿

后支腿型式

L型后支腿

前支腿橫向跨距

6600

后支腿橫向跨距

4080

前，后支腿縱向跨距

5550

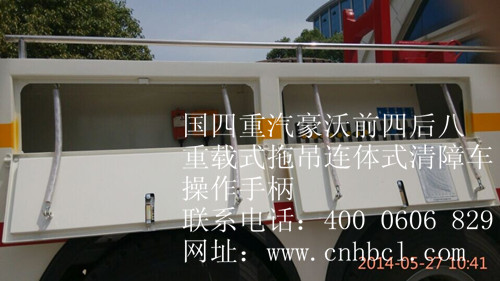

全回轉360度旋轉吊臂，關鍵和受力較大的金屬結構件全部采用高強度鋼材（HG70）焊接而成。采用意大利進口的特制平衡閥，雙邊操縱機構，同時配備線控裝置。
